图解独柏寺正殿
发布时间: 2025-09-12

独柏寺正殿位于重庆市潼南区涪江之滨,是重庆唯一一座元代木结构建筑,也是重庆最老的木构建筑。它采用方形平面布局,歇山式屋顶(厦两头造),抬梁式梁架结构。

 檐柱使用“侧脚”是其作为早期木构建筑的特征之一。其铺作布置“前繁后简”,形式多样的铺作是该建筑最突出的特点。

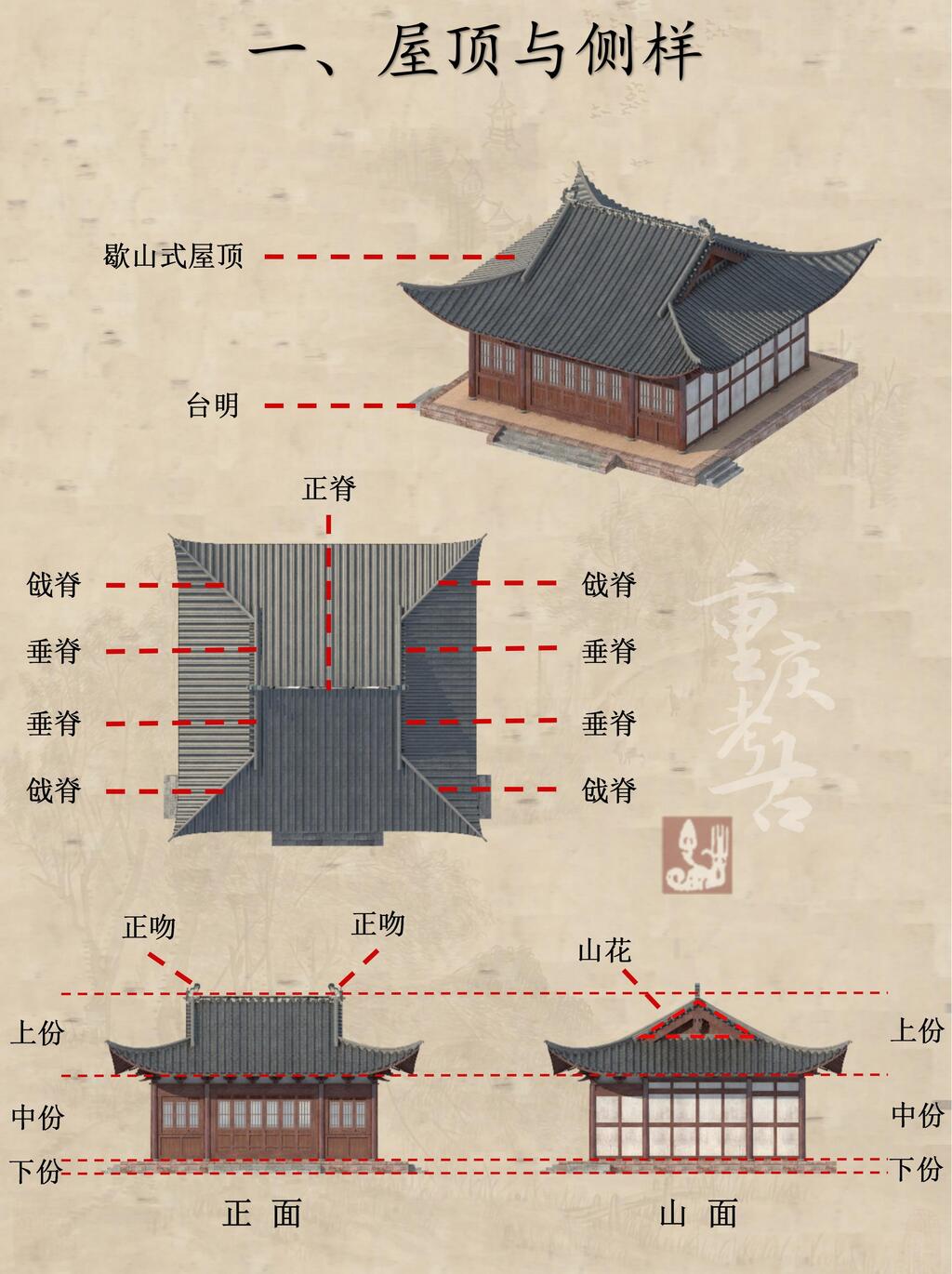

一、屋顶与侧样


图解独柏寺正殿 - 公众号09.05(2)_02(1)



古建筑中“侧样”分为:

  • 下份即台基,

  • 中份即斗栱和柱子(含柱础),

  • 上份即屋盖(举高),

  • 上、中、下份的比值控制着建筑的立面比例效果。

独柏寺正殿:

  • 下份58cm、中份440cm、上份284cm,

  • 下:中:上之比约为1:7.5:5。

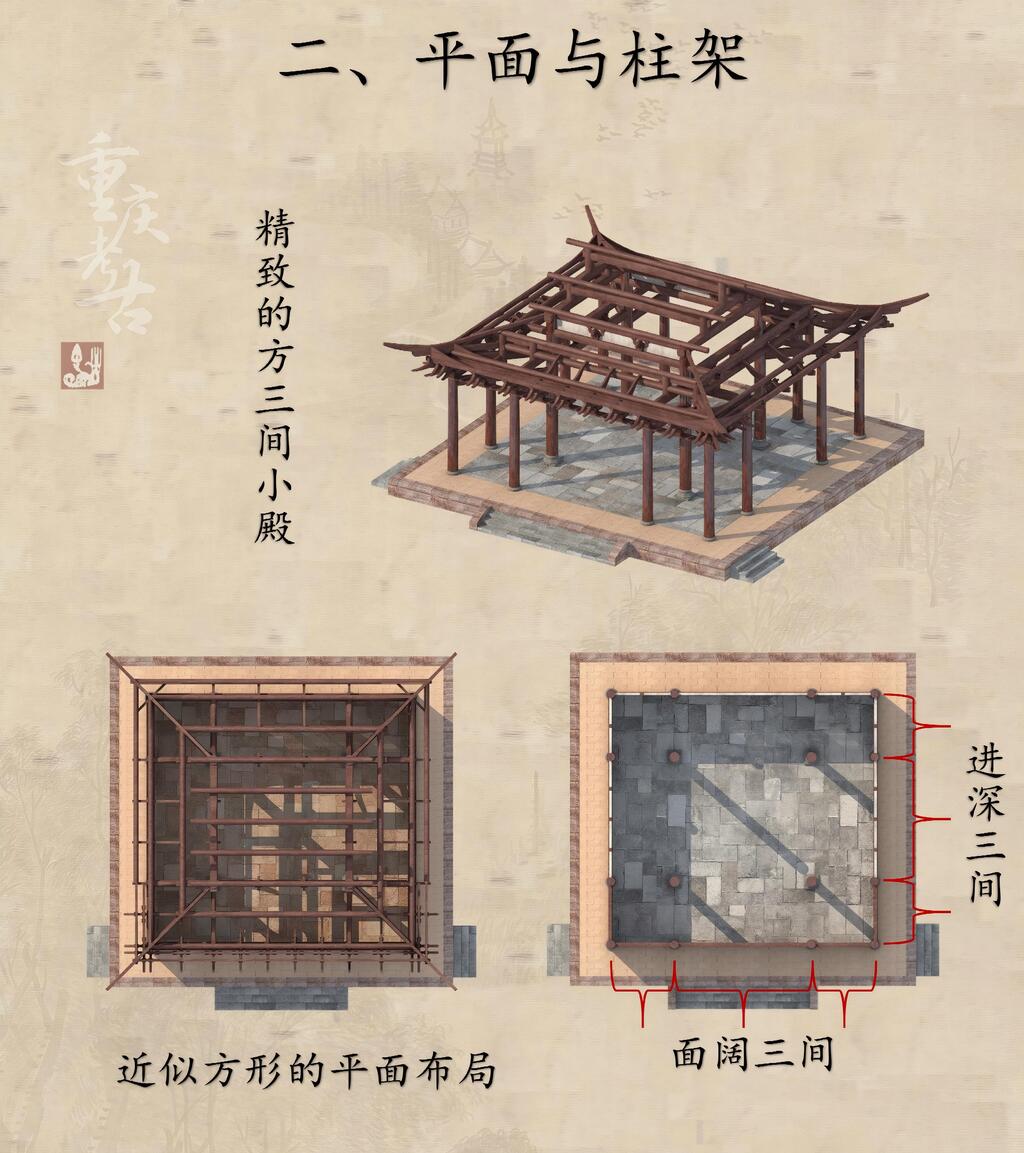

二、平面与柱架

图解独柏寺正殿 - 公众号09

平面形制:

  • 阔深比为1.05:1,

  • 面阔明间与2次间之比为1.08:1,

  • 进深明间与2次间之比为0.99:1,

  • 都非常接近1:1

  • 即为正方形平面,内部四根金柱也构成一个小正方形。

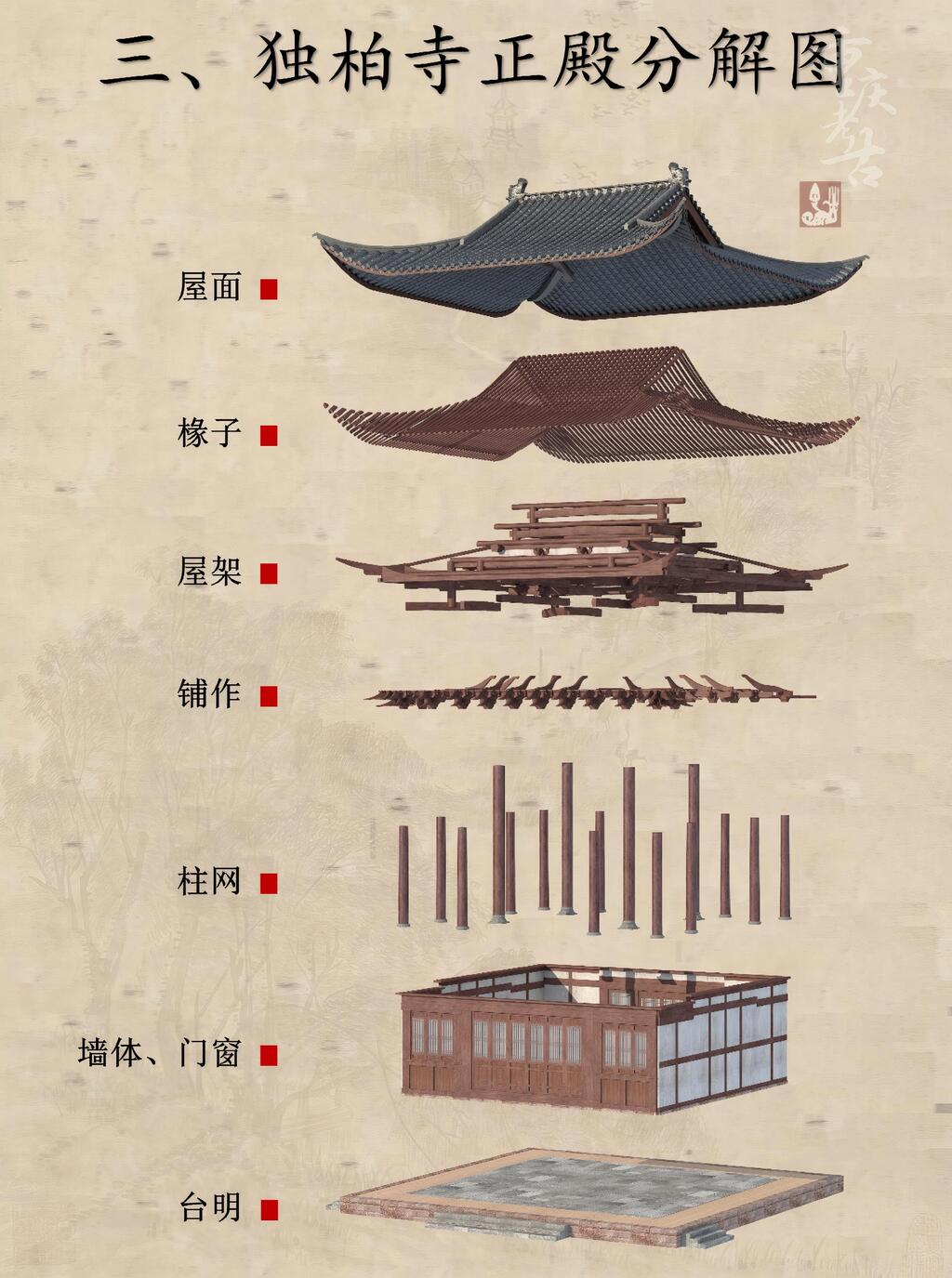

三、独柏寺正殿分解图

图解独柏寺正殿 - 公众号09.05(2)_06(1)

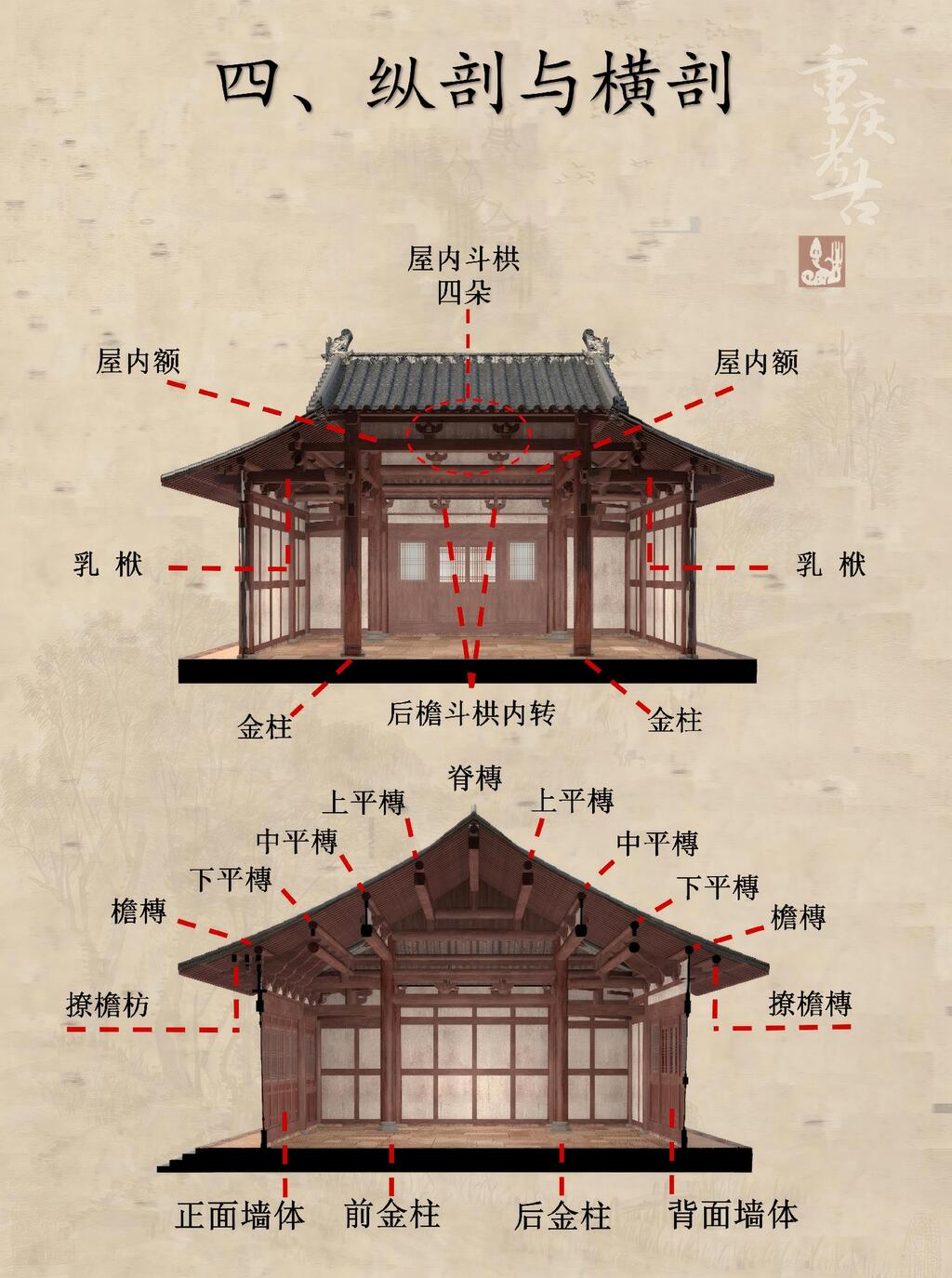

四、纵剖与横剖

图解独柏寺正殿 - 公众号09.05(2)_07(1)

椽架形制:

  • 采用八架椽前后乳栿用四柱。

  • 金柱上施四椽栿上承蜀柱托平梁与上平槫、平梁上再立蜀柱承脊槫。

  • 椽架等分、椽平长为120cm。

  • 举高为285cm、前后撩檐枋距离为1084cm,比值为0.263。



图解独柏寺正殿 - 公众号09.05(2)_09(1)
图解独柏寺正殿 - 公众号09.05(2)_10(1)

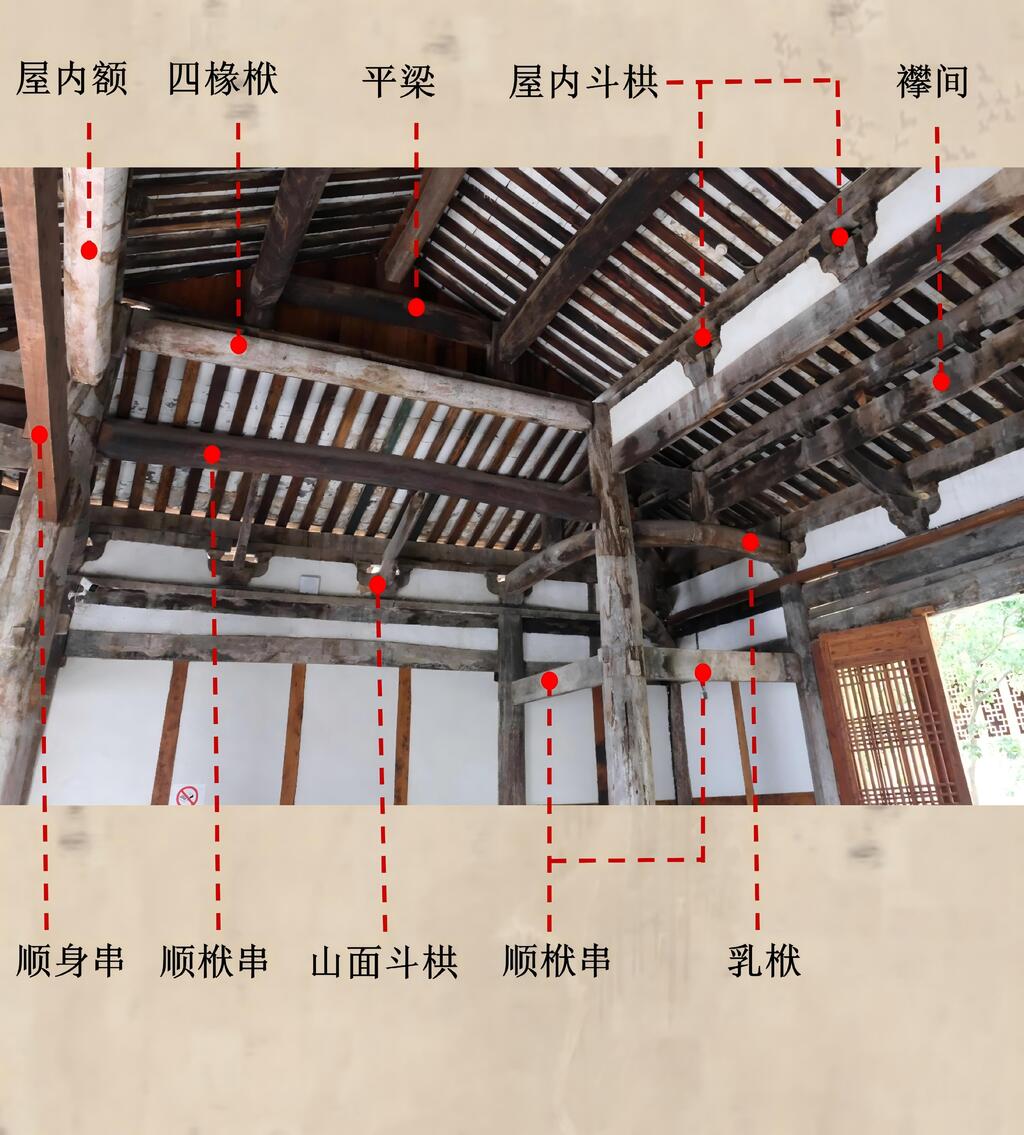

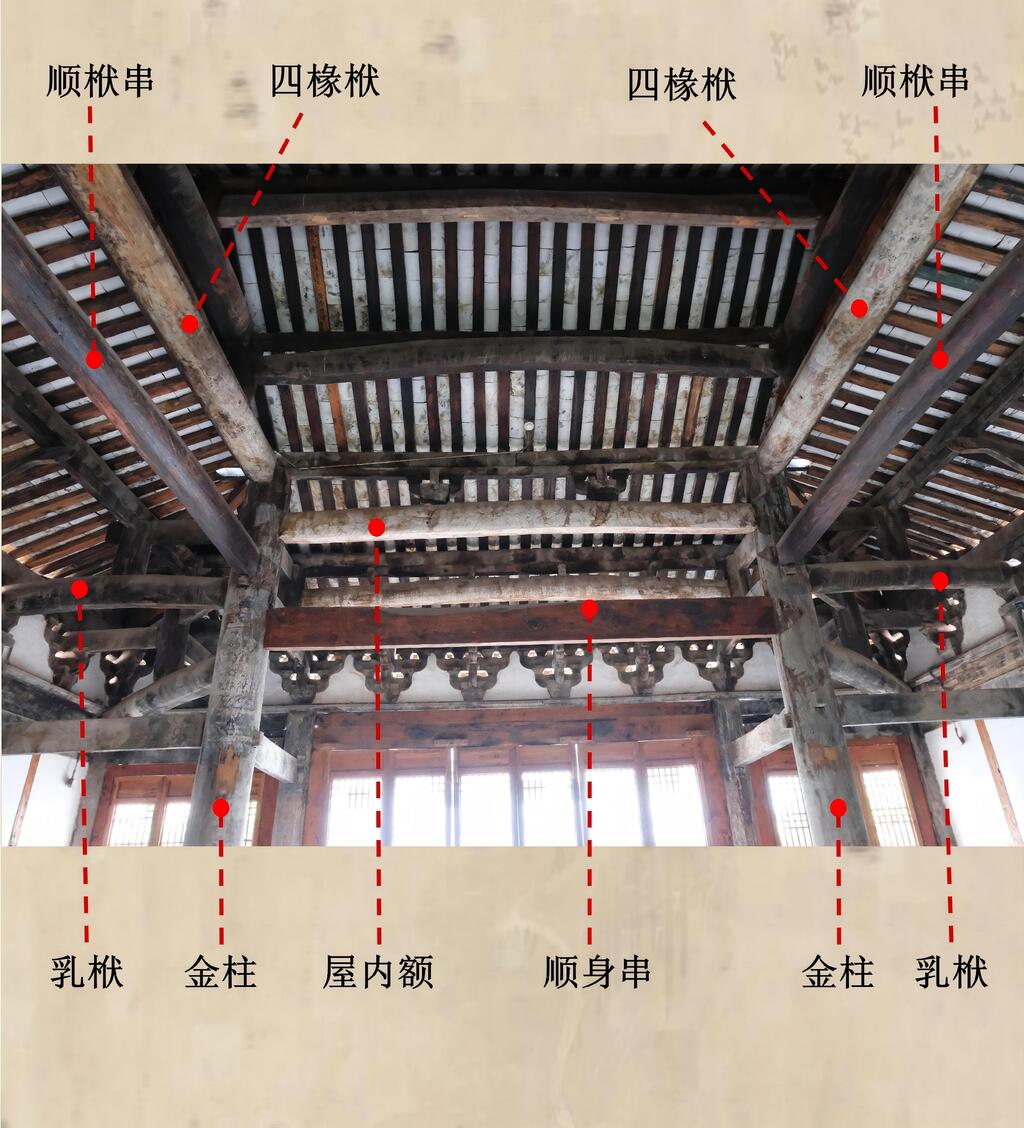

屋内额与襻间:

  • 屋内额和襻间一般采用枋的做法,但独柏寺正殿前檐屋内额和襻间采用“月梁型”、后檐为枋的做法。

  • 屋内额与襻间的断面尺寸前檐大于后檐。

  • 屋内额的断面尺寸大于襻间。

图解独柏寺正殿 - 公众号09.05(2)_12(1)

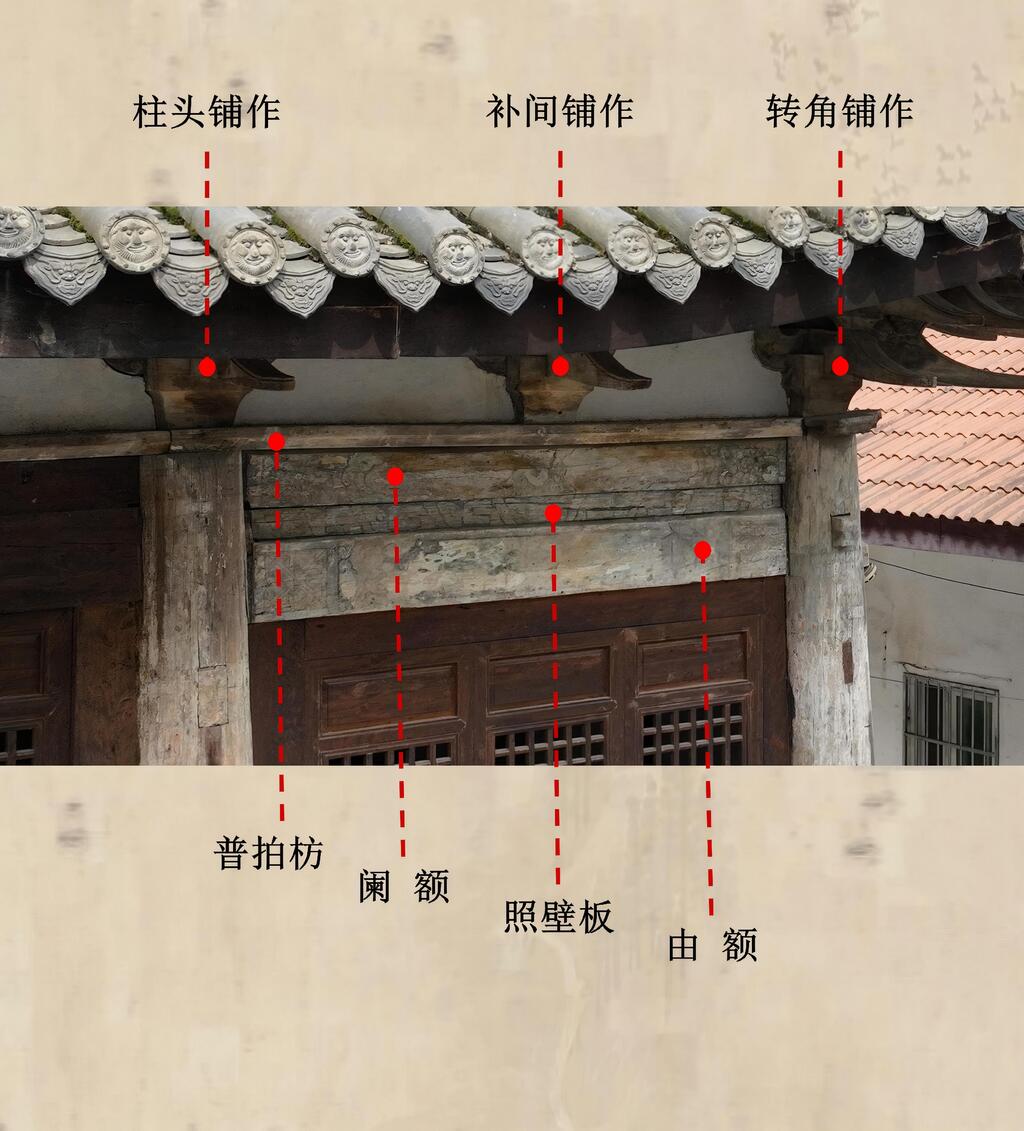

平阑额与普拍枋:

  • 独柏寺正殿檐下施普拍枋及阑额、由额的重额构造。

  • 普拍枋于角柱顶出头,并做成瓣状枋头。

  • 除前檐明间阑额下紧贴由额外,其余部位阑额与由额之间均设照壁板。



五、铺作

独柏寺正殿外檐铺作样式前繁后简、铺作数量前多后少。

前檐铺作采用双昂五铺作,后檐及山面则减跳、采用了斗口跳的形式。

屋内斗栱共四朵,前、后屋内额上各两朵,均采用把头绞项作、上承中平槫。

图解独柏寺正殿 - 公众号09.05(2)_15(1)

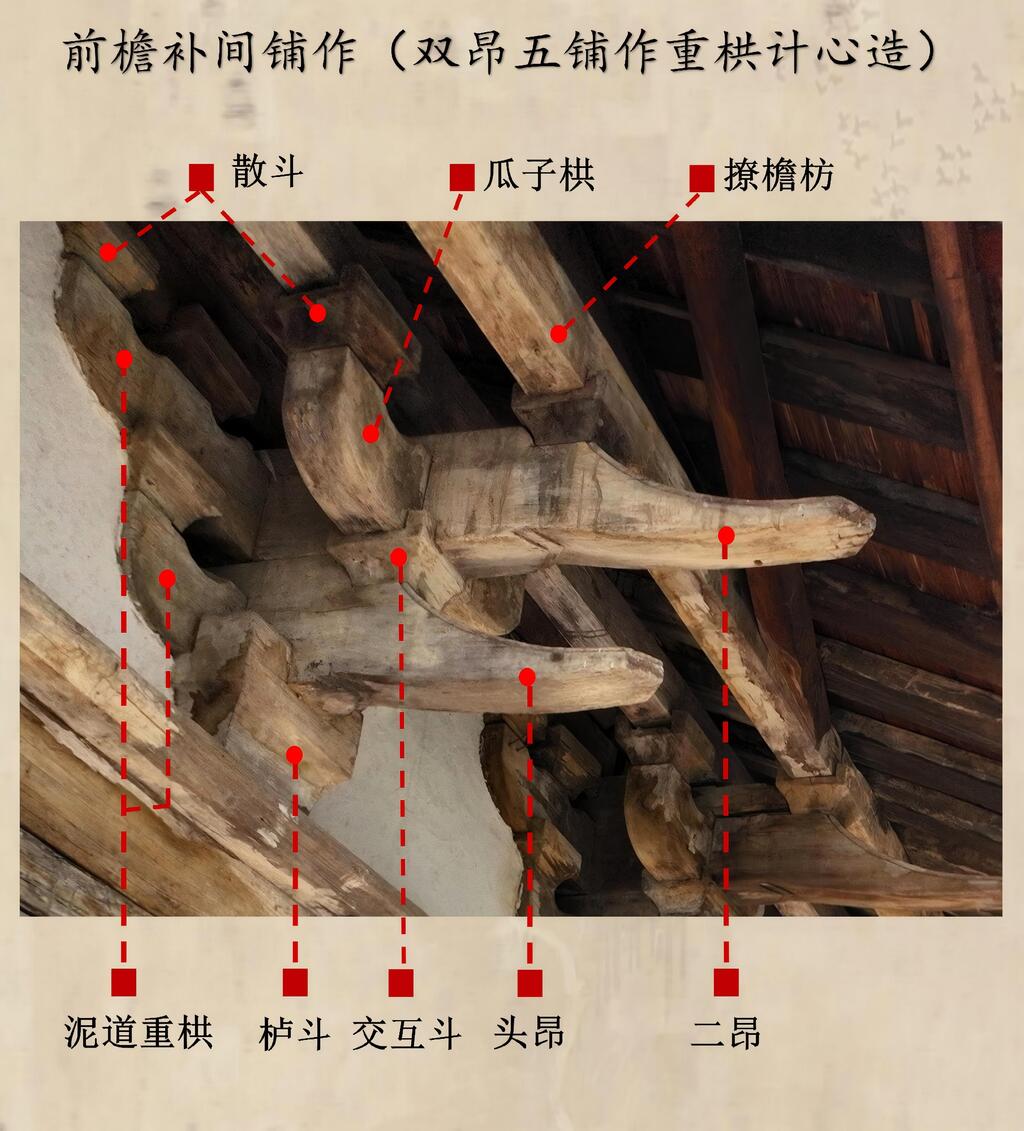

前檐补间铺作:

由于没有耍头木,牛脊槫、罗汉枋、撩檐枋、衬枋头皆置于第二昂背上。此做法可弥补假昂不降挑高的功能缺陷,但看似的五铺作实则只有四铺。

图解独柏寺正殿 - 公众号09.05(2)_17(1)

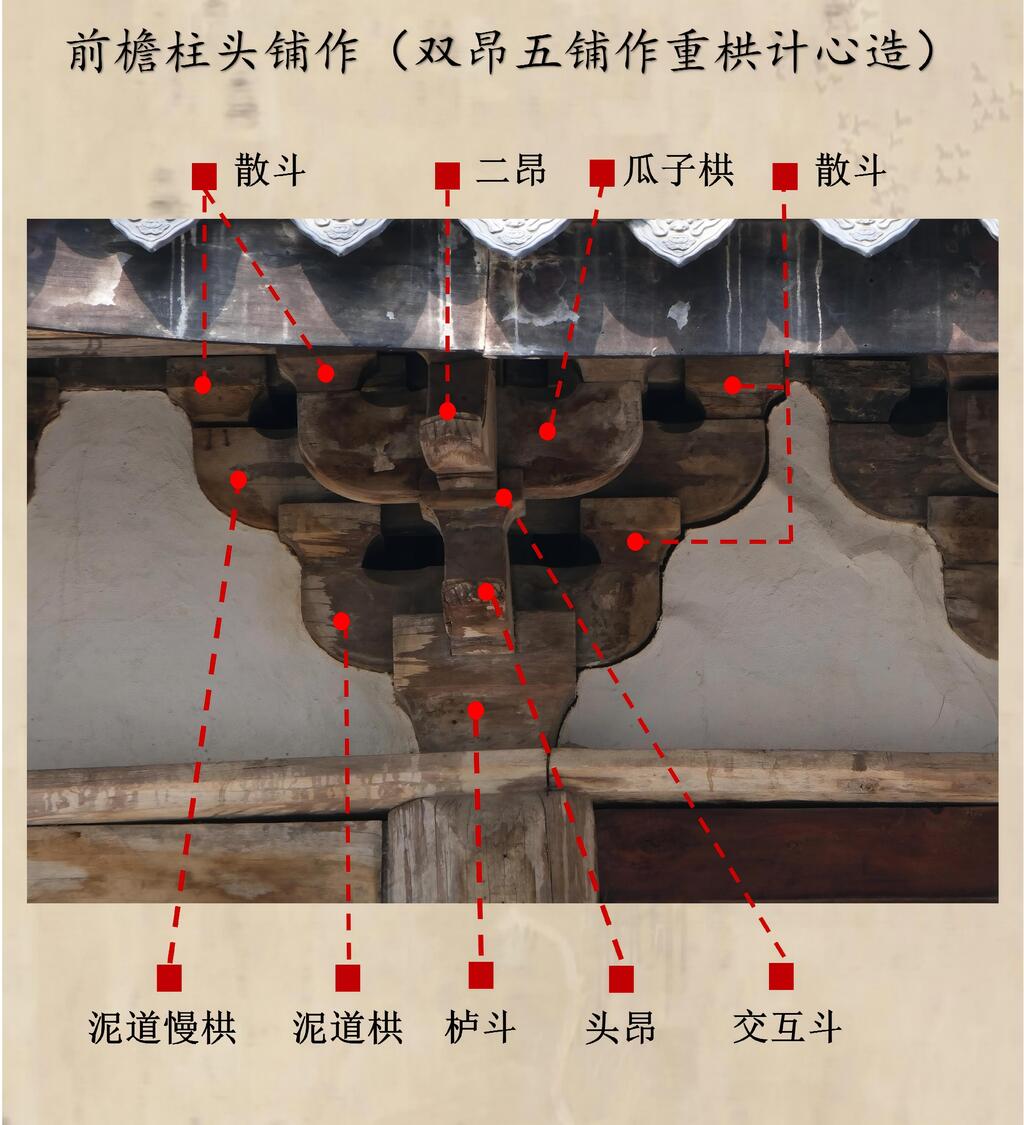

前檐柱头铺作:

乳栿伸出柱头直接承檐前端做成第二昂,替代了耍头木的位置。此做法只是与补间铺作保持了外观形式统一,已经脱离了铺作悬挑承檐之本意。


图解独柏寺正殿 - 公众号09.05(2)_19(1)

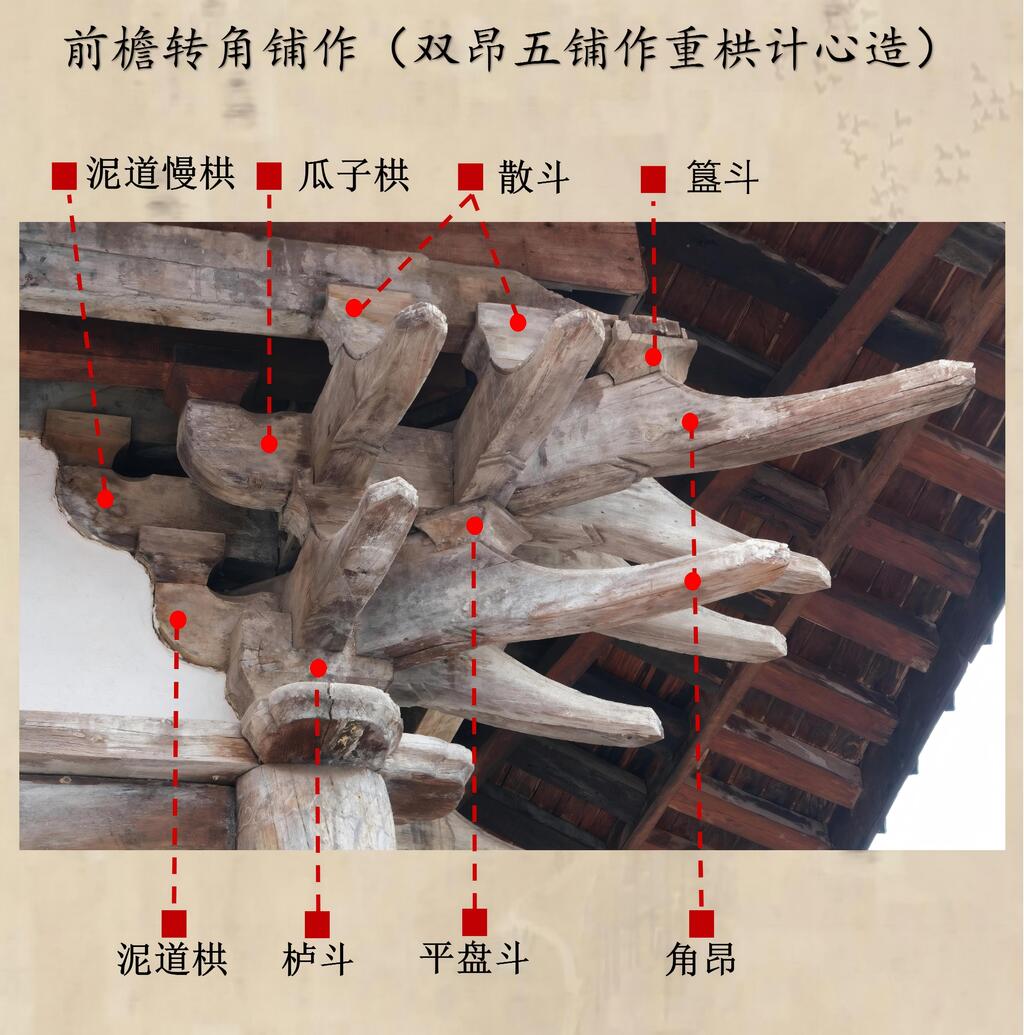

前檐转角铺作:

与前檐补间形式一致,也是没有耍头木的“双昂五铺作”重栱计心造;但衬枋头后尾不做挑斡,而是做透榫穿过蜀柱直插金柱。


图解独柏寺正殿 - 公众号09.05(2)_21(1)

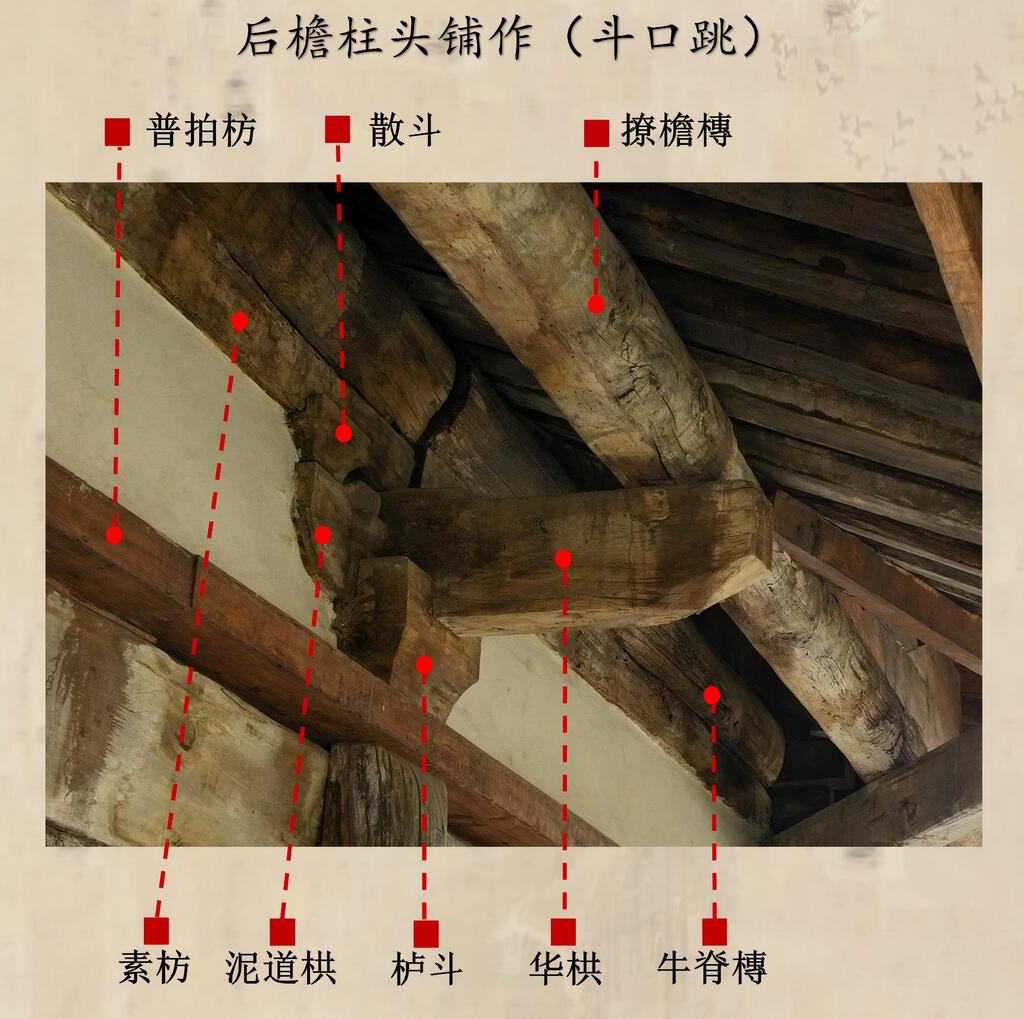

后檐铺作:

        后檐铺作为斗口跳,柱头铺作乳栿插入栌斗斗口内并伸出柱头承檐;补间铺作出跳之华栱前端采用与柱头铺作相同的似㭼头造型,后端做成与前檐相似的二瓣头造型。



图解独柏寺正殿 - 公众号09.05(2)_23(1)

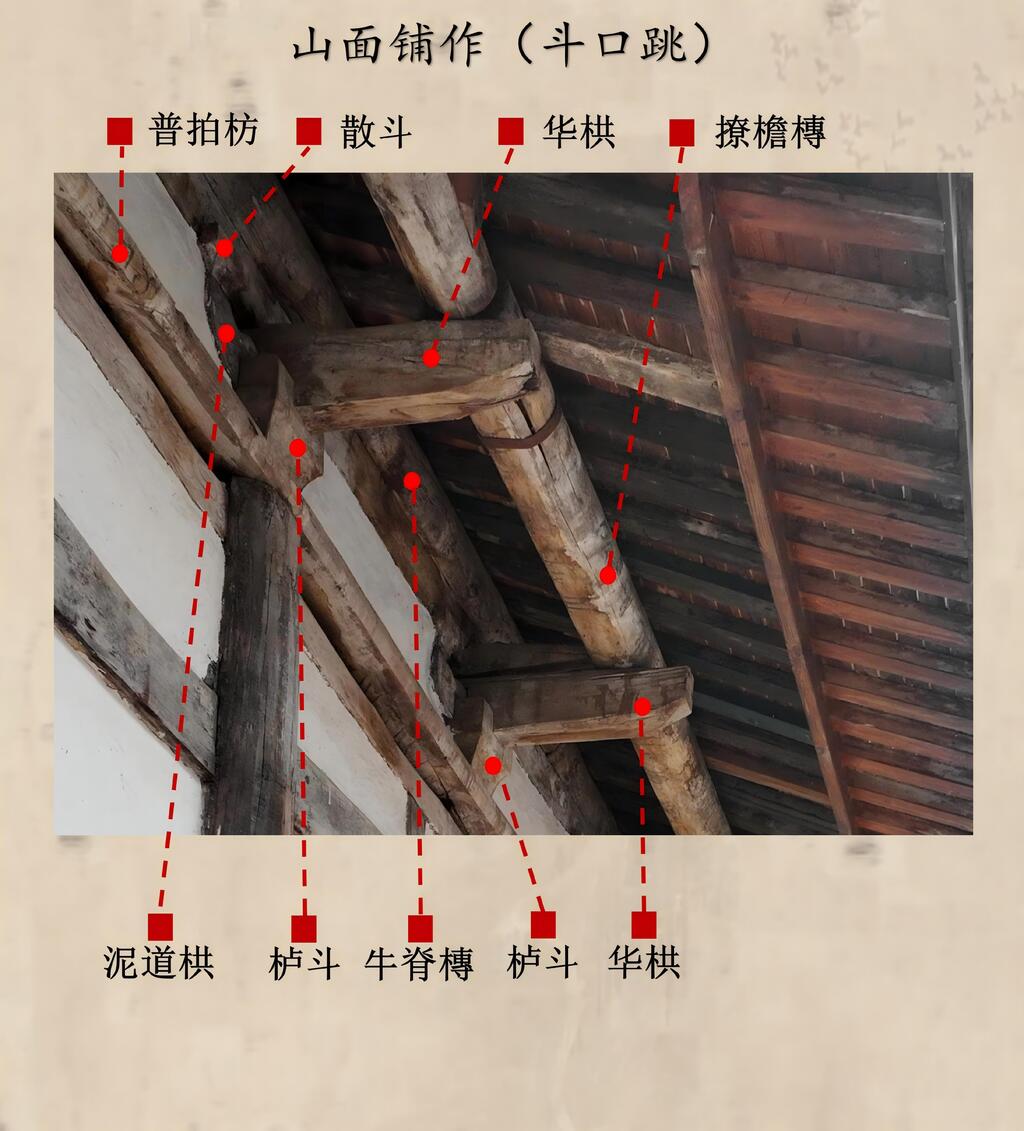

山面铺作:

        山面铺作为斗口跳,柱头铺作与后檐柱头铺作相同;补间铺作与后檐补间铺作外转相同,略有区别的是内转挑斡尾端上置单斗承下平槫及素枋而非直接承挑。

图解独柏寺正殿 - 公众号09.05(2)_25(1)

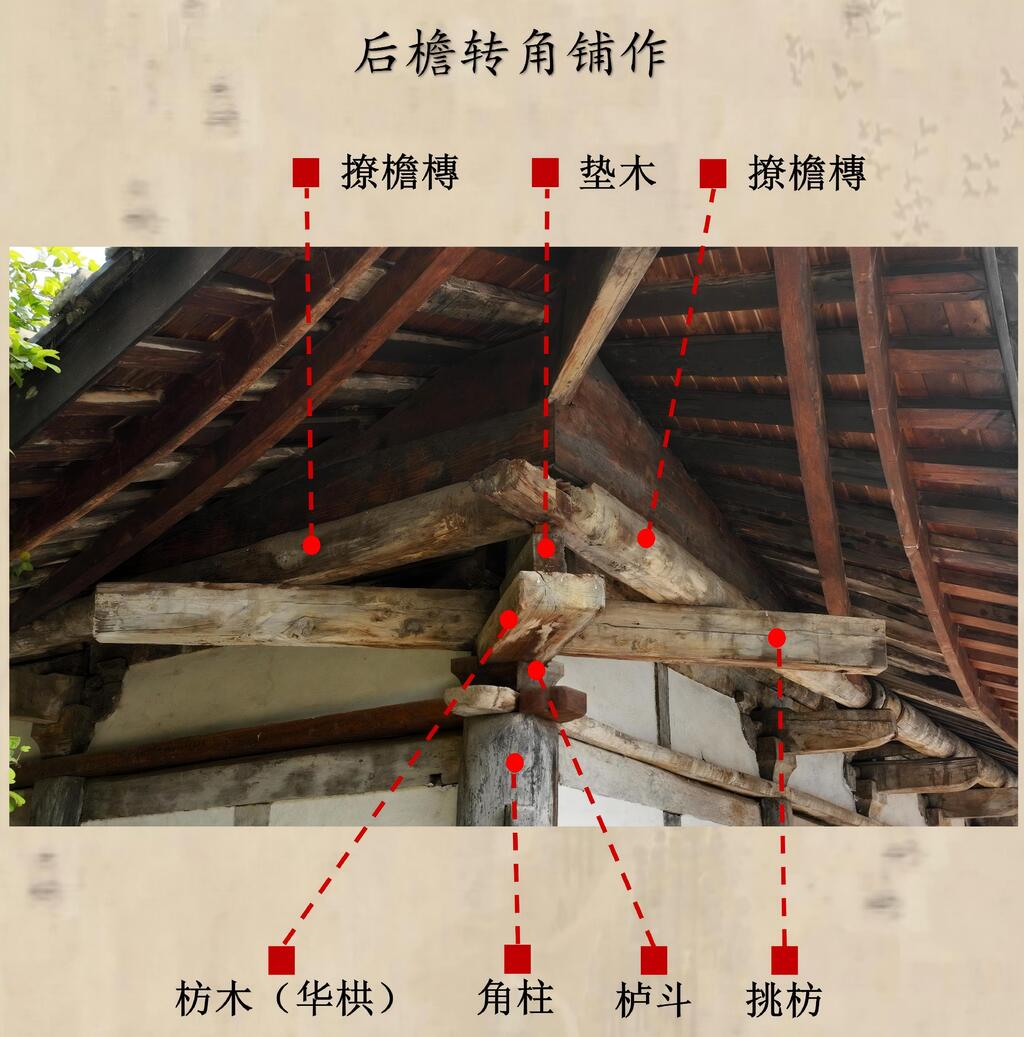

后檐转角铺作:

        后檐较前檐作了简化,转角铺作自栌斗以上部分做法未按铺作之形式布置,扁平的枋木替代了华栱,其上以垫木承托撩檐槫。因两侧无补间铺作,故伸出悬挑之枋木,以补充承载撩檐槫。图文:韩昭彦
