忒修斯（Theseus）和雅典青年安全返航所乘的是有三十支桨的大帆船，雅典人把这只船一直保存到德米特里·法勒琉斯的时代。他们一次又一次地拆掉了朽烂的旧船板，换上坚实的新船板。从此以后，这只船就成为哲学家们就事物的发展问题展开争论时经常援引的实例。当所有的零件都被更换后，这艘船还是原来的“忒修斯之船”吗？如果有人用换下来的所有旧木板，按照原来的结构重新组装了一艘船。那么现在这两艘船中，哪一艘才是真正的“忒修斯之船”？

“忒修斯之船”不止于在哲学讨论中回响，在文物保护与修缮中也影响深远。作为建筑遗产保护的核心原则之一，“四原”原则的讨论正是对“四原”原则的思辨过程。近年来坚持原材料、原形制、原结构、原工艺的“四原”原则已成为行业共识，但如何在具体的文物保护工程实践中做到真正地贯彻和执行，仍有很长的路要走。

一、“原材料”的问题

材料是进行文物保护工程的物质条件，是工程质量的基础。文物保护工程材料既包括原材料，也包括经加工后的构件和半成品等，都将直接影响文物本体的结构安全、外表及观感。在文物保护工程中，这些材料有如下的特点，第一，材料符合文物本体所处时代的技术发展水平，不完全满足现代建设工程的质量标准。以古建筑为例，常用的材料有木材、灰土类粘合材料、青砖、青瓦等，这些材料在当时是满足工程要求的，但是随着时代的发展，在现在建设工程中已经逐渐被新的材料所替代，其质量也不能完全符合建设工程的强制性标准。第二，文物保护工程的质量特性、质量评价标准、价值取向不同于现代建设工程，比如文物保护工程强调文物本身所携带的价值，坚持不改变文物原状和最小干预的原则等，这意味着文物保护工程在实施过程中对于文物本体原有的材料及构件不能随意更换，部分构件性能较难保证。第三，我国幅员辽阔，不同地区的文物采用的材料不同，性能及特点差距较大，较难有统一的质量标准^[1]。

尽管了解原材料如此重要，但在目前大部分的文物保护项目中，特别是古建筑保护维修项目，对原材料的认识普遍停留在对材料的物质类型界定上。现状调查的勘察说明中，只要说出使用的是青砖黏土砖、三合土、麻刀灰、白灰浆就已经足够；再深入一些，也许会记录青砖的尺寸、灰缝厚度等等，但对具体的材料构成及配比和性能的确认往往不足。以文物建筑中常见的传统材料三合土为例，重庆地区的三合土一般由石灰、黏土和粉煤灰（或煤渣）三种材料按一定比例混合而成，由于各地土质情况不同、精确的配比及是否有添加其他有机成分尚不能以目前的检测分析手段给出准确的界定，故在设计文件中把传统做法“三合土”这类套话用上，再辅以固定的搭配比例，就算是提出了保护维修的做法要求。至于如何真正做到原材料，只能仰仗地方施工人员的技术能力及调查文献中是否有相关数据了。

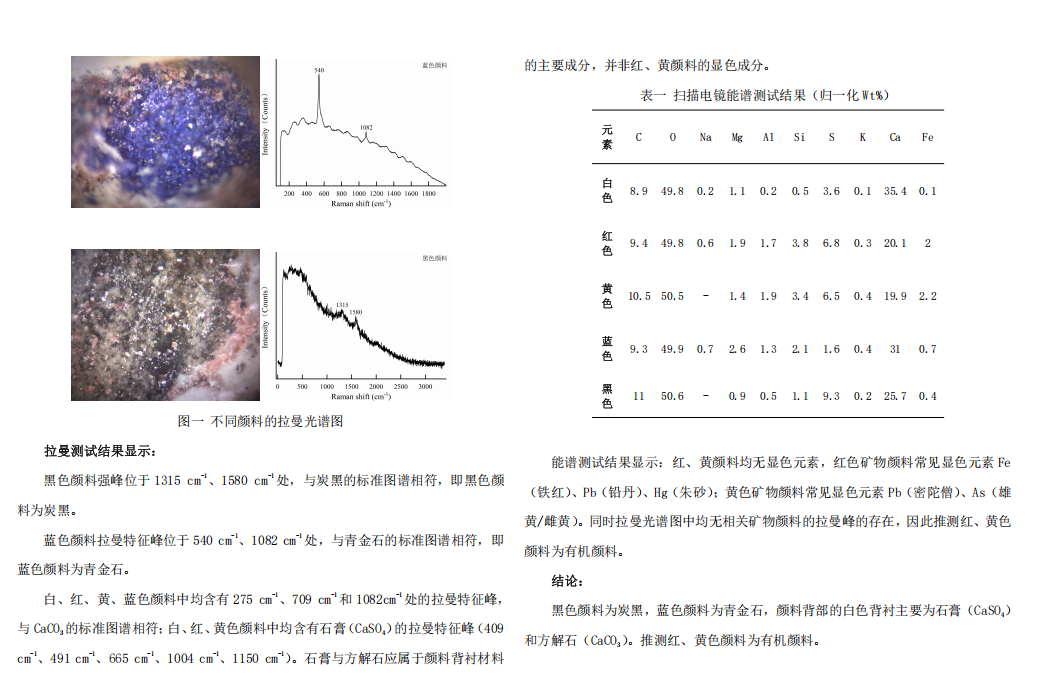

图一 彩绘材料的成分检测结果图

再以古建筑的油饰彩绘为例，它作为古建筑的重要组成部分，不仅具有装饰作用，更担负着保护木结构构件不受外界侵害的重要责任。但是，随着时代的发展，油饰彩绘所使用的材料在不断变化。自清代末期起，“巴黎绿”、“普鲁士蓝”及“群青”等西洋颜料开始传入中国，因其操作简便且造价低廉，很快便替代了中国建筑原来采用的石青、石绿，在古建筑维修和新建中式建筑工程中广泛使用。到了近些年，不仅基本不使用传统颜料，连早期的化学颜料也因为有毒，已很少用于古建筑彩绘，由部分性能更加优良、稳定的现代化工颜料取而代之。那么，使用与原来的颜料成分不同、色彩略有差异的现代颜料做替代品，符合“四原”原则中“原材料”的原则吗？

二、“原形制”的问题

重庆民居形态丰富，既与其不断适应自然地理环境条件有关，也涉及地区社会发展的历史和南北不同人口族群的杂处带来的相互影响^[2]。受限于生产力水平，同时为了控制建设成本与难度，不同于北方建筑的等级森严，重庆建筑往往“量其广狭，随曲合方”，做到因地制宜，灵活应对。大体量建筑采取化整为零的手法，通过院落、回廊实现功能上的联系过渡并且利用多标高入口，立体化交通流线组织等措施，合理解决了山地建筑交通不便的问题。比如云阳张飞庙，位于与云阳城隔江相望的飞凤山麓，始建于蜀汉末期，后经历代扩建，现存建筑面积1400平方米。主体建筑采用分散布局、依山跌落的手法，十余座单体建筑分处于上下两个高度的台地，高差达10米有余，以院落相连。单体建筑则形态各异、主次分明且彼此退让，既避免了环境与建筑以及前后建筑之间的完全遮挡，也利用原有地形形成了错落有致层次丰富的建筑形态^[3]。尽管建筑形态各异，但根据建筑设计的一些原则、老人的现场走访、现场勘查的结果，对建筑原形制进行一定程度的还原是比较容易做到的。但是，在一些细节处理上，由于获得的资料不够详尽，较难做到准确、完美。以下是笔者参加的一个项目，该项目多区域垮塌（粉色部分），朝门处办公楼及厕所为70年代新建（紫色部分），同时中路正房在原有建筑基础上进行较大改建（绿色部分）。经过现场勘察及走访当地老人并结合现场保存的石门痕迹推导出三个临近却不位于同一轴线的朝门，同时导致南二路端头无房。（图三蓝、红色区域）这样的民居空间关系稍显怪异，但又符合老人口述及现场勘查结果。面对这样的情况，如何更好地界定其是否是“原形制”呢？

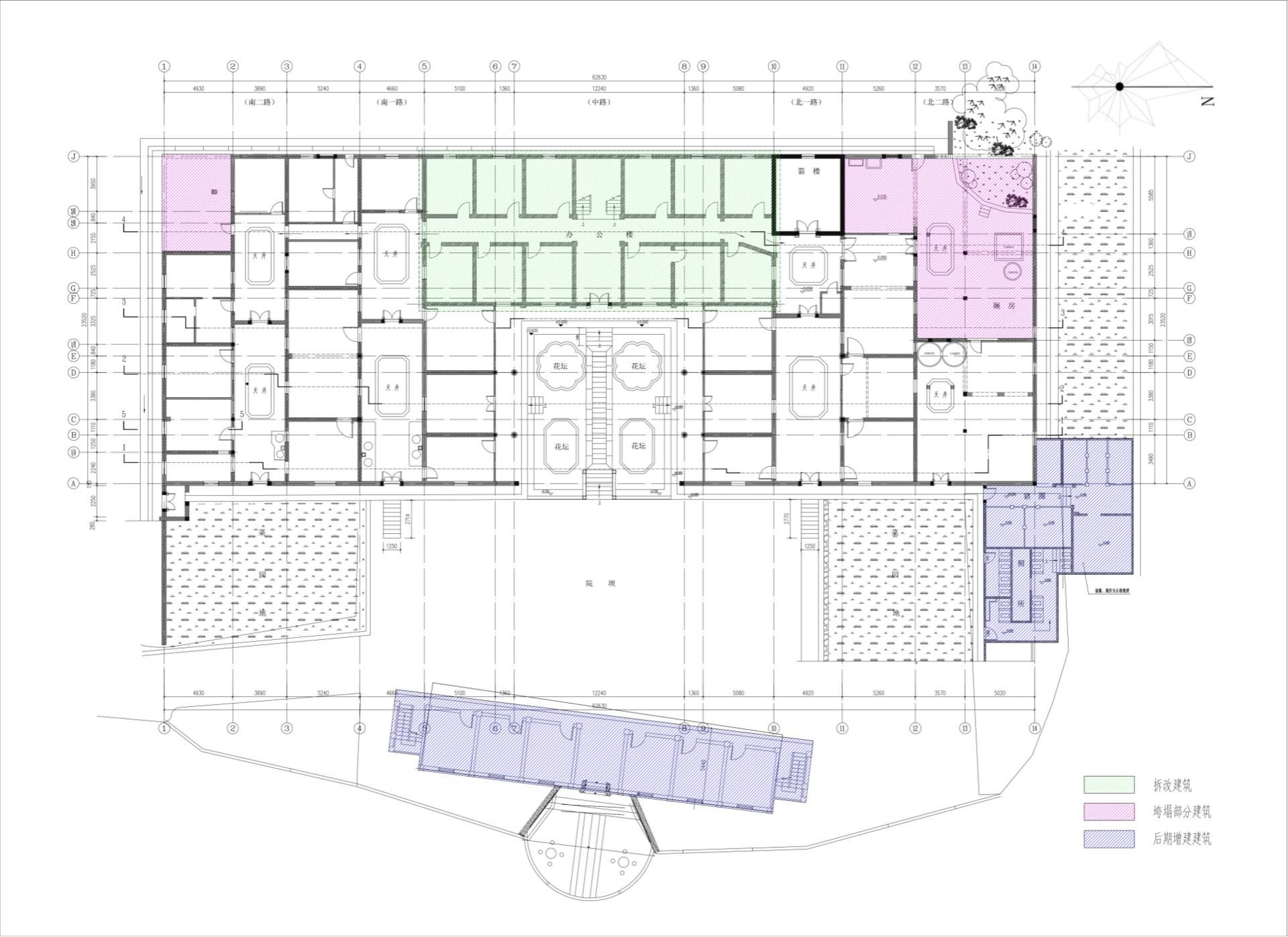

图二 项目现状示意图

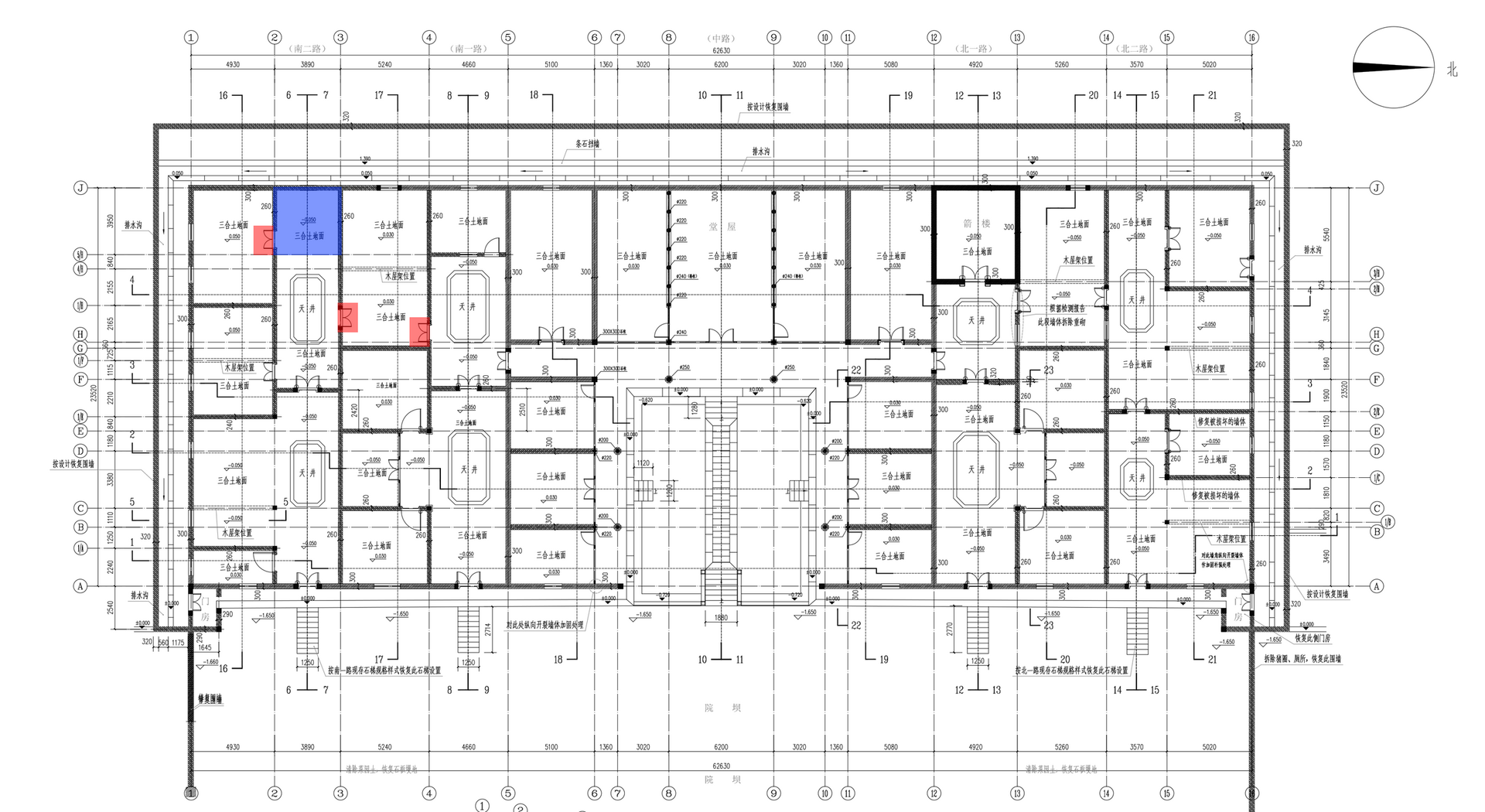

图三 项目形制设计示意图

三、“原做法”的问题

相比其他“四原”原则，“原做法”是比较明晰的，可以给出相对准确的说明。但是在实际操作中，受限于工程安全、项目工期、后期使用等限制，部分工程在施工中往往会采用现代做法以“处理”类似问题。

同样是屋面，天南海北，做法各不相同。相对干燥的北方地区，建筑采用望板之上铺泥背灰背做出屋面曲线、赶光轧实后再铺瓦的做法，在南方这样多雨潮湿的地区就不适用。因重庆地区适宜建筑的自然材料丰富，加之经济性和便利性考虑，人们建房习惯于就地取材，因材而筑^[4]。故在材料的规格、尺寸及多雨潮湿气候的共同作用下形成了柱上置檩，檩上铺椽再铺瓦的冷摊瓦做法。只有少部分经济条件较好或公共建筑中会采用双层瓦屋面的做法。但在实际工程中，因部分建筑修缮有功能更新，服务更多百姓，扩大其建筑价值的需求，故部分工程在综合考虑建筑形制、结构形式、后期使用等需求后会根据分析结果增设防水卷材以解决木材受雨糟朽，瓦件、瓦檩之间的空隙带来的渗水问题，以延长建筑寿命，提高后期使用感受。但这一做法导致屋面荷载增加，可能最后不得不增大木柱、檩条等尺寸，影响建筑气质。同样的问题也出现在室外檐口吊顶部分。通常该部分是板条抹灰做法，即在安装好的木龙骨上，通过底灰、中灰、面灰（三遍成活）的工艺形成吊顶，以遮挡外露的木结构。尽管该做法坚固耐用、隔音效果好，且造型灵活，是必须遵循的传统做法，但其施工复杂、工期长（每次抹灰都必须在前一遍灰达到适当的强度后才能进行）、对工人技术依赖度高、易开裂、成本高的特点也使得现在某些工程会采用“讨巧”的石膏板做替代。那么，不同原因的共同作用下的“原做法”符合“四原”原则中“原做法”的原则吗？

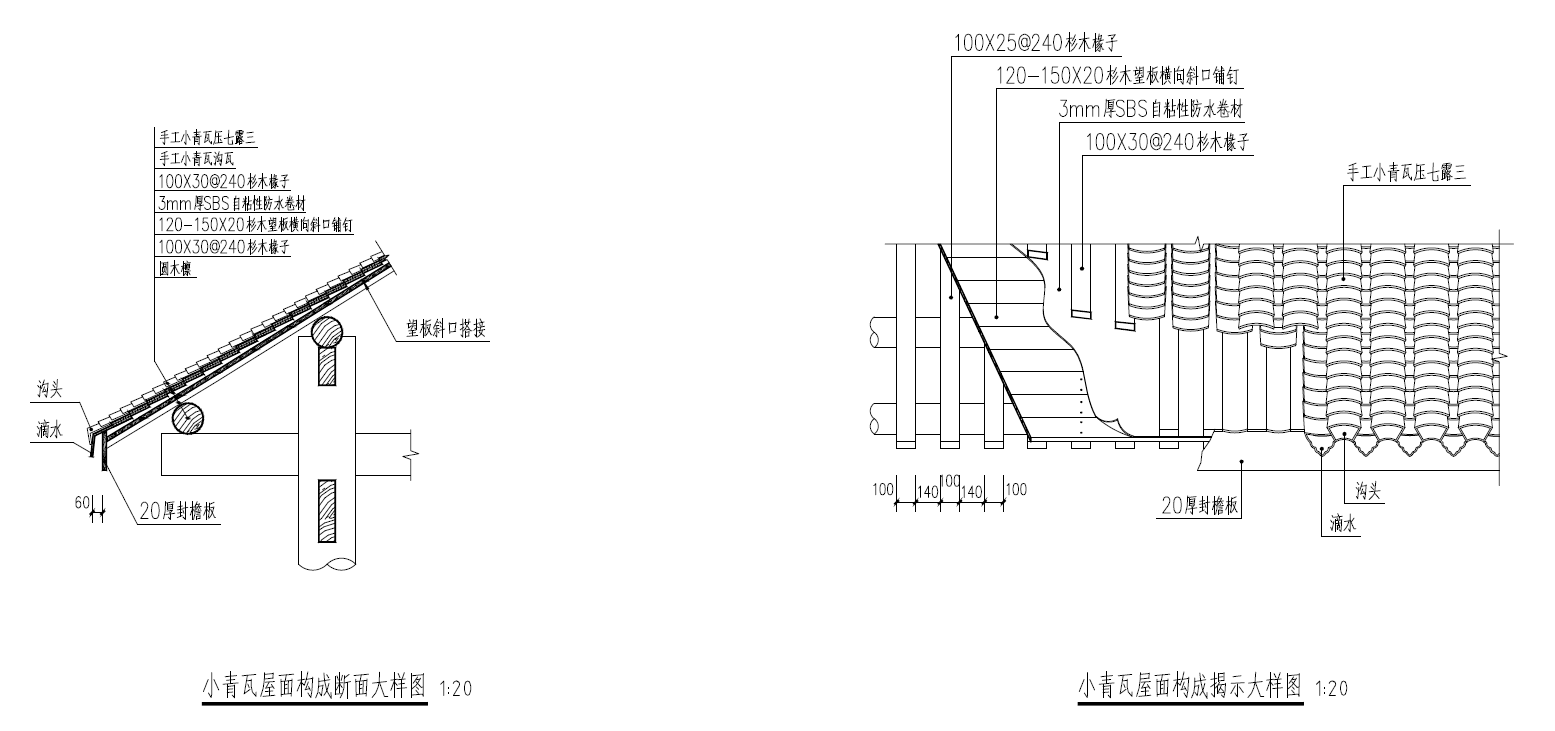

图四 双层瓦屋面加防水卷材示意图

图五 冷摊瓦屋面（从房间内部可以直接看到瓦片）

四、“原工艺”的问题

近年来许多精湛的传统工艺已经失传或濒临失传，能找到的熟练老匠人越来越少，匠人对某些具体做法也无法准确表述，这都是“原工艺”面临的最大挑战。以民居中最为常见的夯土墙为例，这一古老且充满魅力的建筑元素，因其生态环保、舒适宜居的独特优势，深受人们喜爱。夯土墙的具体技术步骤如下：

（一）材料准备：滑秸泥的重量比为：当地黄土：滑秸=100:6，可加入适量石灰。黄土采用当地开挖土，经过翻晒过筛，筛孔的孔径为 15mm；搅拌均匀形成灰土原料；（灰土原料要做到“手握成团，落地开花”为宜；然后将灰土攒堆，进行闷土熟化，闷土的时间不少于 12h，制备得到的材料宜在 72h 内使用）

（二）支设模板：采用脚手架支撑模板，模板高度为 1.2m，采用胶合板制成，两侧模板以对拉螺栓固定，确保模板间的密封；施工过程中随时检查模板垂直度，在模板内侧涂刷脱模剂，支设的模板高度为 1.2m，宽度 0.7m，使用三层脚手架钢管支撑，顶层钢管四周设置斜撑结构，使用对穿螺栓固定；

（三）倒土：将步骤 1 制得的材料倒入步骤 2 支设好的模板内，每次倒土的厚度25—30cm；

（四）夯筑：采用 7kg 方夯进行一次夯筑，夯土方法为一夯压半夯，每次夯击高度应大于 40cm，对墙体整体快速夯筑一遍，然后采用 10kg 圆夯进行二次加强夯筑，之后对墙体的边角处使用 7kg 方夯再次夯筑一遍；

（五）逐层夯筑：第一层夯筑完毕后，重复步骤 2 进行上一层模板的搭设，然后重复步骤 3 和步骤 4，进行逐层夯筑；

（六）养护和拆模：夯土墙完成施工后，进行薄膜覆盖养护，避免暴晒，以免墙体产生干缩开裂，同时也保证墙体到达一定的强度后再进行下一道工序；养护后进行拆模，在拆模的过程中遵循“先支后拆，后支先拆”的原则，注意墙体边角处的保护；

（七）墙面处理：拆模后留在墙体上的对拉螺栓通洞，采用与夯土墙完全相同的材料对其进行填塞后，采用木砖小力反复拍击，拍击力度不宜过大，直至通洞处的密实度与墙体密实度相同；

（八）表面抹灰并做作旧处理，色与原样板相同。

图六 施工中的夯土墙体

从以上步骤不难看出制备滑秸泥是夯土墙的重难点。但其“手握成团，落地开花”和闷土熟化没有量化指标，全依靠施工人员判断，故不同项目的夯土墙强度差异较大。同时夯土墙抗拉、抗剪强度弱、怕雨水浸泡、冲刷，如果突遇暴雨、高温天气，如何对夯土墙进行保护及修补；同时作为带有浓厚地方特色的工艺，受材质影响，不同地区夯土墙配比不同，各地做法仅能用作参考，故少部分工艺的缺失，匠人的凋敝，使得实施保护维修措施时较难达到“修旧如旧”的效果。再比如叠瓦脊，顾名思义，它就是用瓦片层层叠叠垒砌而成，与官式建筑中常见的琉璃吻兽或灰塑屋脊不同，展现出一种质朴、灵动、富有韵律感的自然之美。尽管其材料简单，但工艺十分讲究。瓦片通过不同的排列、叠压、倾斜角度和组合方式可以形成各种精美的图案，由于其自重较轻，对屋面荷载要求较低，在重庆地区建筑中十分常见。而设计人员在方案中常会以“按照原做法”恢复叠瓦脊，并不会具体对瓦片角度、如何叠砌进行描述，致使对于此类无法准确表述，依赖匠人技术传承的工艺，部分项目施工效果也难达预期。

五、个人观点

尽管“四原”原则越来越受重视，并不断在保护工作中引用，但是在具体落实中也存在部分问题和困难。以下是笔者个人不成熟的观点，仅供讨论。

（一）《中国文物古迹保护准则》明确指出不改变原状是文物古迹保护的要义。它意味着真实、完整地保护文物古迹在历史过程中形成的价值及体现这种价值的状态。这要求文物保护从业者们需不断学习、加强专业水平，充分理解文物项目与现代建筑项目的区别，充分认识真实性包含了文物古迹本身的材料、工艺、设计，包含了其环境和它所反映的历史、文化、社会等相关信息。故在具体实践中，从业者应尽可能地根据不同项目的特点，经过前期充分的调查研究，以保护文物安全为前提，尽可能地做到“四原”原则，实现最低程度的干预下保护文物安全。

（二）由于各个项目面临的客观条件不同，是否可选取几个工期长、资金足的项目并联合多方学科力量进行深入研究、通过深入调查、访谈记录等形式，以点带面，充实重庆地区“原材料、原形制、原工艺、原做法”的资料储备。

（三）国家文物局2025年9月30日出台的《国家文物局关于加强文物建筑修缮工程全流程管理的通知》，第十七条强调“探索试点恢复传统建筑材料制造场所。支持世界文化遗产地、大型文物建筑群管理使用单位、省级古建院所建立修缮料场，储备常用修缮材料。”从中不难看出，材料对文物建筑修缮的重要意义。但受现代化产品冲击，环境政策影响，导致小青瓦、黏土砖等传统材料受供应减少而无法选择质优的产品，同时成品材料（诸如屋脊）的应用，也会影响文物建筑修缮的最终落地效果。所以是否能提高部分技术人工单价及部分产品的采买单价以改善该种情况。

文物建筑保护修缮工作不是单学科、一时之事，而是长期、动态、多学科交叉的复杂工作。尽管面临着不少的困难，我们仍应努力贯彻文物保护修缮的各项原则，需知保护文物有利于增强中华文明的传播力与影响力；有利于提炼展示中华文明的精神标识和文化精髓；有利于讲好中国故事、传播好中国声音，展现可信、可爱、可敬的中国形象。

参考文献：

[1] 中国古迹遗址保护协会. 文物保护工程专业人员学习资料·监理实务[M]. 北京: 文物出版社, 2015.

[2] 陈蔚, 胡斌等. 重庆古建筑[M]. 北京: 中国建筑工业出版社, 2015.

[3] 陈蔚, 胡斌等. 重庆古建筑[M]. 北京: 中国建筑工业出版社, 2015.

[4] 陈蔚, 胡斌等. 重庆古建筑[M]. 北京: 中国建筑工业出版社, 2015.

文稿：刘燃   周大庆
